搬送ベルト

自由度の高いプロファイルの設計と加工

＃搬送タイミングベルト　＃プロファイル　＃溶着　＃自動化　＃歯付ベルト　＃歯付きベルト　＃試作　設計　#アタッチメント　＃桟　耐久性　

【搬送タイミングベルト】

製品を正確な位置・タイミングで搬送するために使われる歯付ベルトです。

ベルトの歯がプーリーと噛み合うため、スリップが起こりません。

【プロファイル（桟）】

ベルト上に取り付ける突起物や桟のことです。

搬送物の位置決めや保持・仕切り・押し搬送に使います。

穴加工をすることで他の部品と組み合わせてネジ留めも可能です。

自動化ラインでは、必要不可欠なものです。

ご相談内容・課題: 包装機メーカー様からのご相談。

搬送タイミングベルト2本にネジ止めで300mm角程の大き目のステンレス板(アタッチメント）を取り付け、アタッチメントでベルトも連結させ同期搬送させたい。

目的は、上部コンベヤから流れてくる搬送物を、ステンレス板で持ち上げたい。

ステンレス板が重いため、重さに耐えることができるようにプロファイルに強度が必要と考えている。

構想を考えたが、メーカーのカタログには、希望の形状が無いので、取り付ける方法が無く困っている。

ご提案内容: お客様の構想をヒアリング。

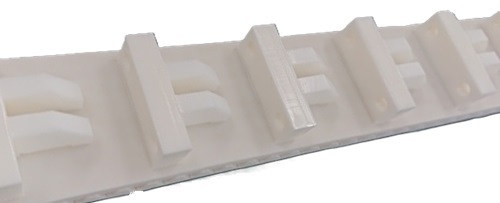

構想を基に、ベルトに溶着するプロファイルに穴加工を施し、ステンレス板をネジ止めできるようにしました。

試作品を納品し、テスト搬送を実施。

アタッチメントが垂直の位置にきたときに、ステンレス板の重さで溶着したプロファイルが引っ張られ、ステンレス板が傾き上手く持ち上げることができませんでした。

製造部担当者とともに検討し、プロファイルのステンレス板を取り付け位置を変えました。

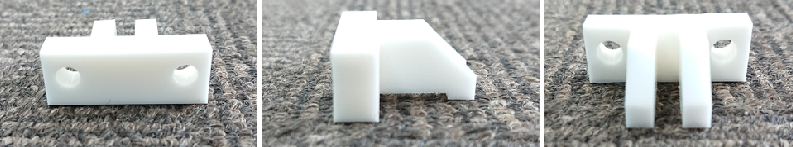

また、縦２列の支えを追加し、強度を上げると同時に屈曲性にも配慮した桟形状を完成させることができました。

納品後、再度テスト搬送を実施。

プロファイルが、ステンレス板の重量にも耐え、引っ張られることも無く、搬送物を持ち上げることができました。

その他: 当社は、一品一様で、お客様の仕様に合わせた、特注プロファイル付搬送ベルトの製作実績が多数あります。

固定が難しいようなアタッチメントの取り付け桟についても、ノウハウがあり提案が可能です。

また、自社工場で加工しているため、有償・無償サンプルの製作も可能です。

サンプルを見ていただくことにより、より具体的な設計・製作ができるかと思います。

お困りでしたらご相談くださいませ。
